Что такое разбивочный чертеж?
При выполнении работ по благоустройству, озеленению и ландшафтному дизайну важным шагом является разработка генерального плана, известного как генплан. Одной из ключевых частей генплана является разбивочный чертеж (или план), на основе которого проект выносится на местность.
Определение разбивочного чертежа

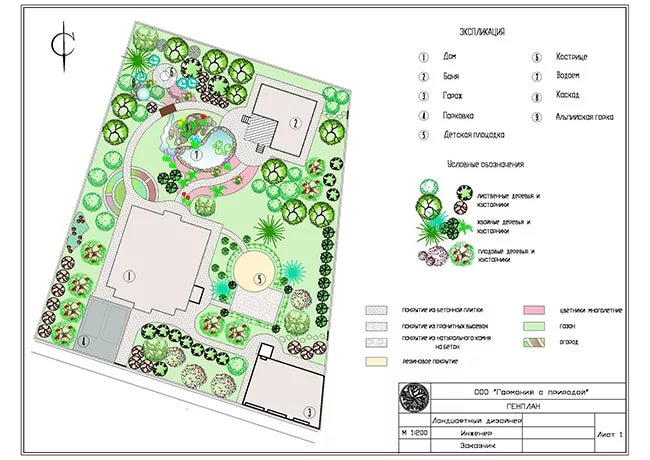

Разбивочный чертеж – это один из чертежей генерального плана, который отображает графическую информацию о размещении проектируемых объектов и элементов с учетом существующих базисов. Генплан включает следующие чертежи:
- план организации рельефа;
- сводный план инженерных сетей и коммуникаций;
- выносные элементы;
- план благоустройства территории;
- план земляных работ.
Для небольших участков возможно объединение нескольких чертежей в один, а при крупных строительных проектах их, наоборот, делят на несколько частей.
Разбивочный чертеж и план – в чем разница?
Фактически, термины «разбивочный чертеж» и «разбивочный план» обозначают один и тот же документ. ГОСТ использует термин «план», однако на практике оба варианта равнозначны и широко применяются.

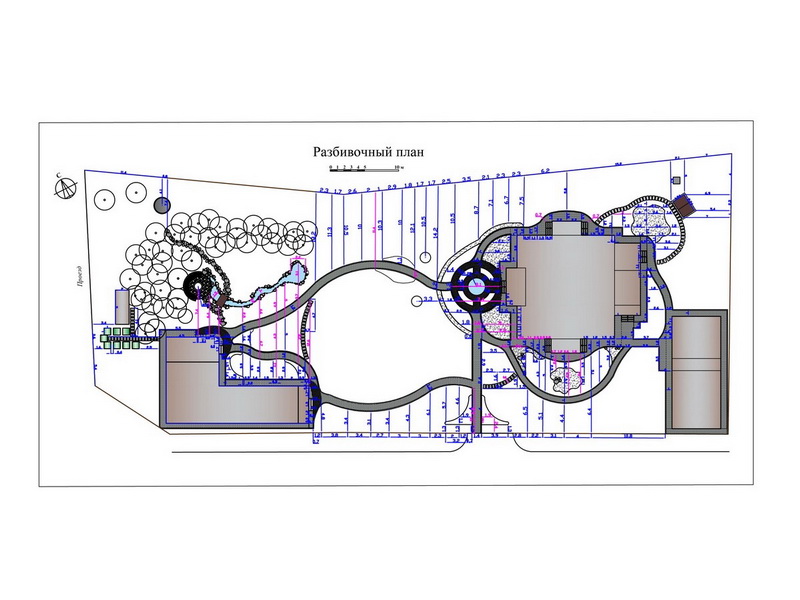

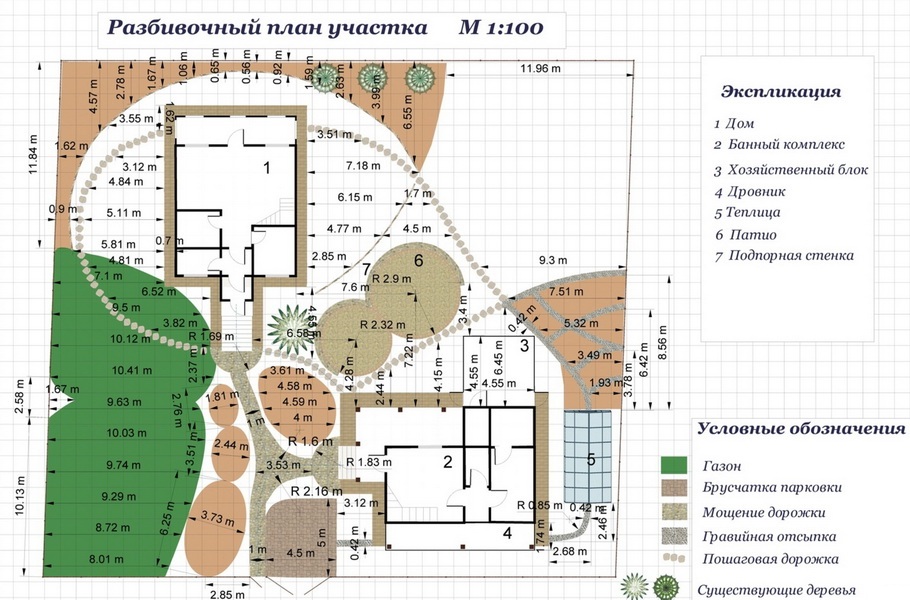

Что включает разбивочный чертеж?
Разбивочный план используется для точного выноса проектных объектов на территорию. Он содержит информацию о:
- постройках и зданиях (контуры, пересечения осей, привязки к ориентирам);
- плоскостных сооружениях (дороги, тротуары, площадки с указанием их размеров и радиусов);
- элементах рельефа (пандусы, подпорные стенки, водоотводные сооружения);
- малых архитектурных формах и оборудовании.
Кроме того, чертеж включает указатели на север, красные линии и другие условные границы. Основа разбивочного чертежа – это геодезическая сетка.
Способы составления разбивочного чертежа
Существует два основных метода создания разбивочного плана:
- Метод ординат – используется на небольших участках с ровным рельефом. Привязка объектов выполняется через построение перпендикуляров от опорных точек (например, от входов или углов площадок).
- Метод квадратов – применяется для крупных территорий. Он предполагает создание геодезической сетки квадратов, с помощью которых определяется положение проектируемых объектов.
Хотя существуют и другие методы, они используются гораздо реже.
Для дополнительной информации или разработки разбивочных чертежей рекомендуется следовать стандартам и использовать специализированное программное обеспечение для проектирования.
